• сильный и устойчивый к тяжёлым условиям работы шланг применяемый в горной промышленности, предназначенный к течению воды, сжатого воздуха и их смесей с песком и другими консистентными веществами

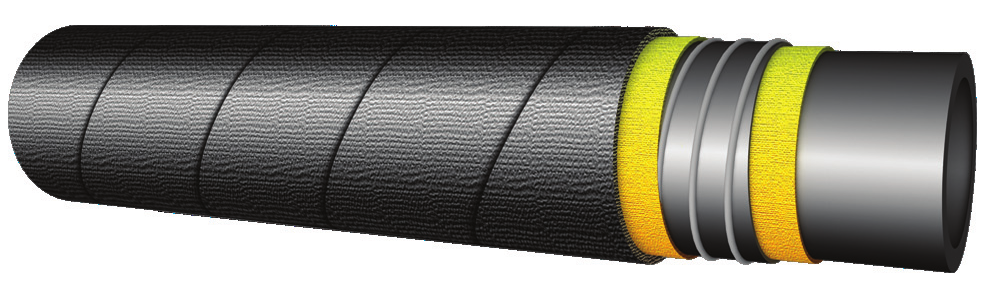

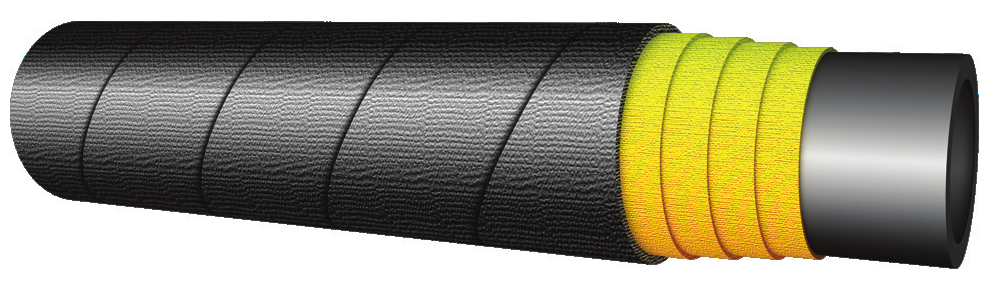

• различаются два вида этих шлангов: Z - обычные, S - обеспеченные внутренней и наружной спиралями из проволоки
• Шланги каждого типа и вида соотретствуют тем же самым требованиям
• шланги каждого типа и вида могут быть произведены в версии устойчивой к истиранию (для внутреннего слоя) выделенные в обозначении буквами (SC)
• рабочая температура от -30°С до 60°С * внутренний слой: резиновый, чёрный
• усиление: полиамидное, арамидное1
• наружний слой: невзирая на версию и вида изготвлен из трудносгораемой смеси
Это изделие имеет сертификат Главного Горного Института
Внутр. диаметр
mm | Толщина стенки (приблизител.) Z/S
mm | Рабочее давл. / Разрывное давл.
МПа | Сорт
| Длина макс.
m |
|---|
| |
Typ-10 |
Typ-16* |
Typ-30* |
Typ-10 |
Typ-16 |
Typ-30 |
|
|
| 6,1 |
3,5 |
3,5 |
- |
1 / 3 |
1,6 / 5,0 |
- |
Z |
50 |
| 8 |
5,1 |
- |
5,1 |
1 / 3 |
- |
3 / 7,5 |
Z |
20 |
| 10 |
5,1 |
- |
5,1 |
1 / 3 |
- |
3 / 7,5 |
Z |
20 |
| 12,5 |
5,1 |
- |
5,1 |
1 / 3 |
- |
3 / 7,5 |
Z |
20 |
| 16 |
5,3 |
- |
5,3 |
1 / 3 |
- |
3 / 7,5 |
Z |
40 |
| 20 |
5,3 / 6,5 |
5,3 / 6,5 |
5,3 / 6,5 |
1 / 3 |
1,6 / 5,0 |
3 / 7,5 |
Z / S |
40 / 10 |
| 25 |
5,3 / 6,5 |
5,3 / 6,5 |
5,3 / 6,5 |
1 / 3 |
1,6 / 5,0 |
3 / 7,5 |
Z / S |
40 / 10 |
| 31,5 |
5,3 / 7 |
- |
6,5 / 9,0 |
1 / 3 |
- |
3 / 7,5 |
Z / S |
40 / 10 |
| 40 |
5,5 / 7 |
- |
6,5 / 9,0 |
1 / 3 |
- |
3 / 7,5 |
Z / S |
20 / 10 |
| 50 |
5,5 / 8,5 |
6,5 / 9,0 |
6,5 / 9,0 |
1 / 3 |
1,6 / 5,0 |
3 / 7,5 |
Z / S |
20 / 10 |
| 63 |
7 / 9 |
- |
8,5 / 10,5 |
1 / 3 |
- |
3 / 7,5 |
Z / S |
10 |
| 75 |
7 / 9,5 |
- |
9,5 / 11,5 |
1 / 3 |
- |
3 / 7,5 |
Z / S |
10 |
| 80 |
7 / 9,5 |
- |
9,5 / 11,5 |
1 / 3 |
- |
3 / 6,0 |
Z / S |
10 |
| 100 |
7 / 10 |
8,5 / 11 |
9,5 / 12 |
1 / 3 |
1,6 / 5,0 |
3 / 6,0 |
Z / S |
10 |
| 110 |
7 / 10 |
- |
9,5 / 13 |
1 / 3 |
- |
3 / 5,0 |
Z / S |
10 |
| 125 |
8,5 / 10,5 |
- |
10,5 / 13 |
1 / 3 |
- |
3 / 5,0 |
Z / S |
10 |
| 150 |
8,5 / 12 |
- |
10,5 / 14 |
1 / 3 |
- |
3 / 5,0 |
Z / S |
10 |
* Рабчее давление для сжатого воздуха: тип 16 - 1,0 МПа; тип 30 - 1,5 МПа
PN-EN ISO 1307
ZN-05/FAGUMIT-1/
